16番 国鉄 トラ30000を作る
プロローグ
模型化にあたり、実はなかなか厄介なのが無蓋貨車です。パッと見には上回りは「ハコだけ」だし、複雑な部品があるでもなし、いちばんカンタンなのは無蓋車だろう、なんて大雑把に思いがちです。ところがあけすけな無蓋車、ちゃんと作ろうとすると凄く大変なんです。なんと言ってもちゃんと表現しなくちゃいけないのは木製のアオリ戸。実物は木製の板材を金属製の帯でまとめ、リベットで留めてあります。これを模型化するとなると、実はこれだけモールドがあると基本的にはエッチングでは一発で仕上げられません。なのでスジ入りの板にリベットを表現した帯板を重ねてハンダ付けしていかなければなりません。これだけの薄板(リベット板の厚さは約150ミクロン)ですと熱を加えると伸びたり歪んだりしやすくなるし、スジ彫にちょっとでもハンダが流れてしまうと、マッハさんのキサゲ刷毛でもほじくるのは難しい。結果的に細心の注意を払った位置決め、的確で少量で済ますという、高度なはんだ付けの技術が求められることになるのです。
だからどうしても、無蓋車の模型はプラスティックやロストワックス、ホワイトメタルといった整形品ばかりになってしまうわけ。プラスティックだと分厚くなりがちだし、ロストやホワイトメタルだと歪んでしまう。あの、実物の繊細な、薄いアオリ戸を表現するには、やはり板材のほうがいい。これをなんとかカンタンに組めないか、いろいろ試行錯誤してきたんですが、ようやくなんとかなりそうになったので16番トラ30000キット、ついに発売のはこびとなったわけです。

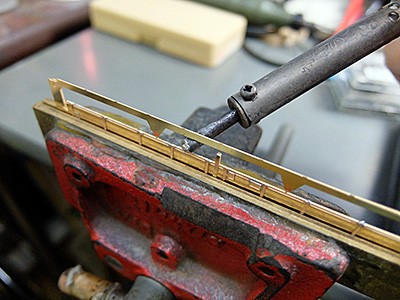

ちなみに組立には必ず40W以下のこてを使用してください。100W使うと一発で伸びたり歪んだりします。40Wのこてならホームセンターで数千円で買えます。
![](https://world-kougei.com/pict/tora30000_topics_00.jpg)

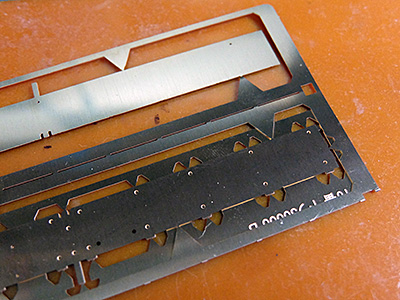

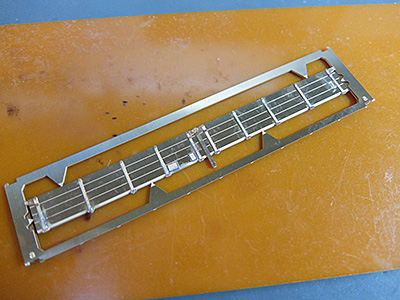

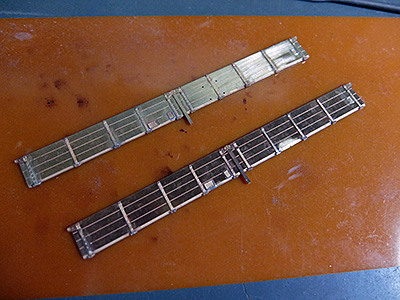

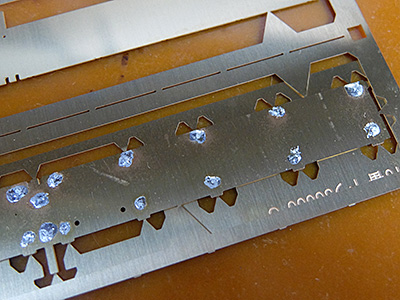

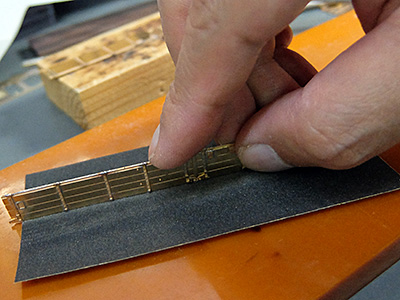

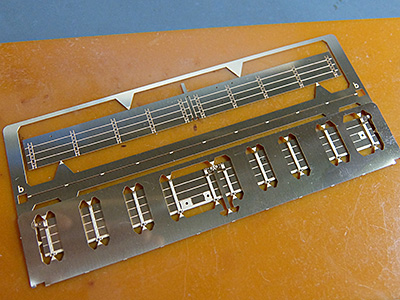

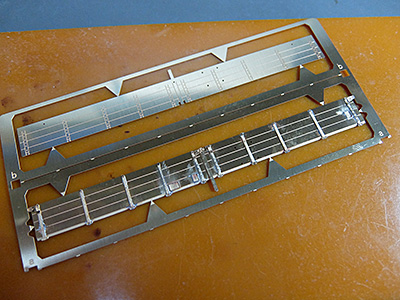

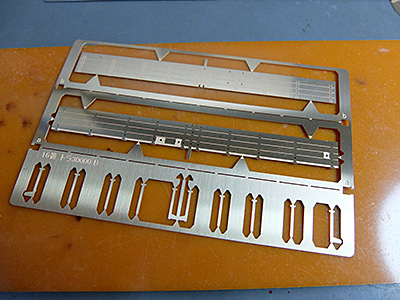

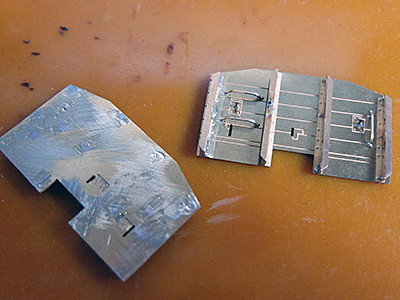

組立開始
![01_02](https://world-kougei.com/pict/tora30000_topics_01.jpg)
![01_03](https://world-kougei.com/pict/tora30000_topics_02.jpg)
![01_04](https://world-kougei.com/pict/tora30000_topics_03.jpg)
![01_05](https://world-kougei.com/pict/tora30000_topics_04.jpg)
![01_06](https://world-kougei.com/pict/tora30000_topics_05.jpg)
![01_07](https://world-kougei.com/pict/tora30000_topics_06.jpg)
![01_09](https://world-kougei.com/pict/tora30000_topics_07.jpg)
![01_10](https://world-kougei.com/pict/tora30000_topics_08.jpg)
![01_10](https://world-kougei.com/pict/tora30000_topics_09.jpg)
![01_10](https://world-kougei.com/pict/tora30000_topics_10.jpg)
![01_10](https://world-kougei.com/pict/tora30000_topics_11.jpg)

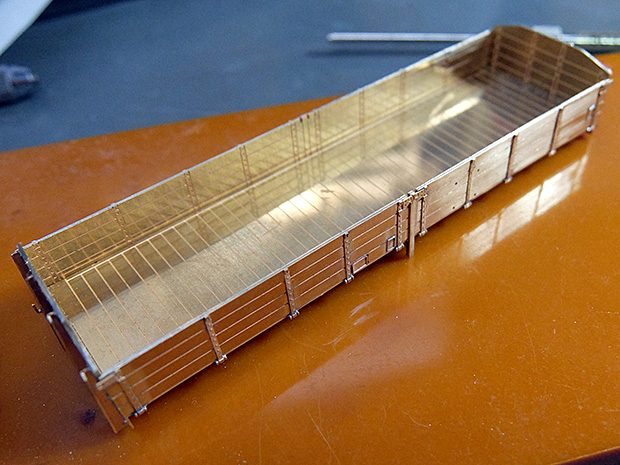

車体完成。アオリ戸の厚さは0.6mm。80倍すると48mmです。
![01_10](https://world-kougei.com/pict/tora30000_topics_12.jpg)

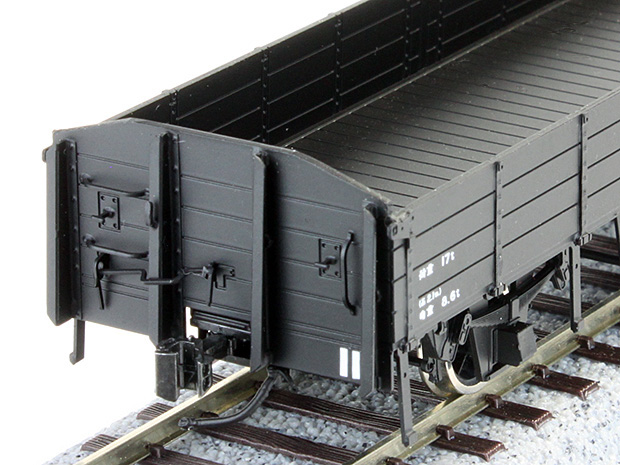

これだけアップしてみるとアオリ戸やリベット板の薄さがよくわかりますね。
・16番 国鉄 トラ30000形 無蓋車 組立キット 13,200円 (税込)
